幕墙知识丨No.10 幕墙的玻璃立面新玩法「轻盈且别致」收藏

本文来源:材料在线

ID:clzx_net

玻璃幕墙有着

现代、时尚、通透感强等优势

已经成为了建筑设计主流之一

本期分享近两年
玻璃立面的新玩法!

  01.

巴黎玛莎丽丹百货翻新

波浪幕墙包裹立面

改造后的建筑采用了
波浪形玻璃幕墙
这也是对莎玛丽丹百货公司的
原始建筑师Frantz Jourdain和Henri Sauvage
所崇尚的前卫艺术精神和对玻璃研究的延伸
妹岛和世和西泽立卫表示
他们的改造设计是一场与建筑本身宏伟的
规模和里沃利路牢固的边界感的谈判
该建筑物的双层表皮立面

  02.

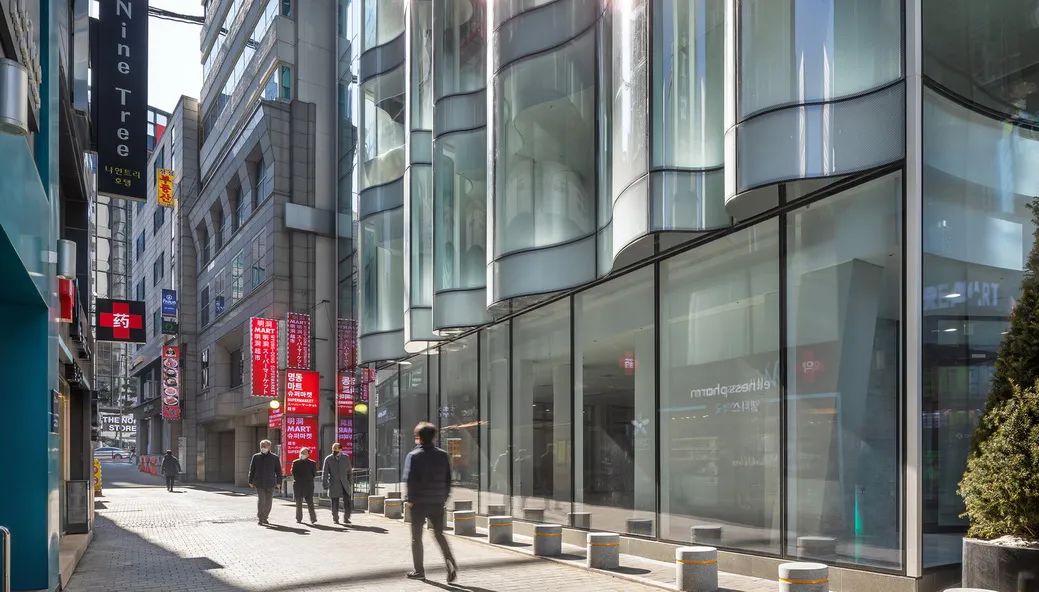

新韩银行明洞分行立面改造

虚实分明的曲面玻璃

新韩银行明洞分行位于

韩国首尔繁华的街道交叉口

1992年竣工的这栋建筑

在Atelier KI JUN KIM

及 Studio in Loco的设计改造下

迎来全新面貌

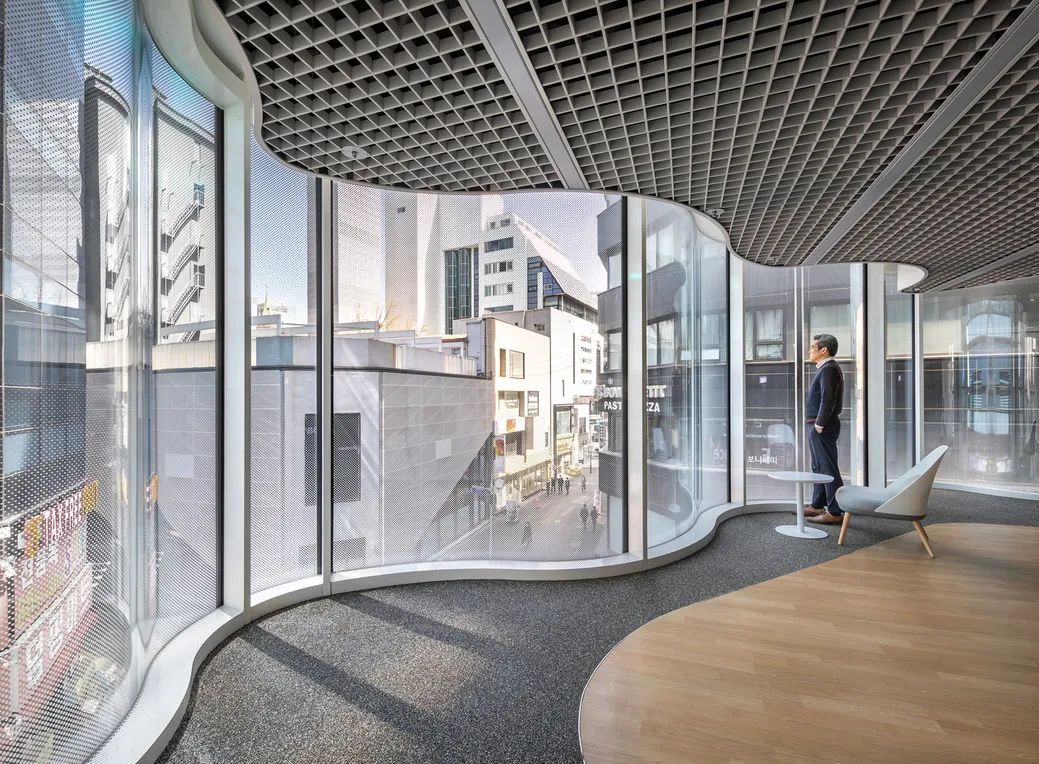

透光的玻璃材料捕捉

不同时段、不同角度的光线

呈现出多变而多彩的外观

起伏的曲线则赋予立面柔和而飘逸的观感

在虚实之中营造独特的空间氛围

  03.

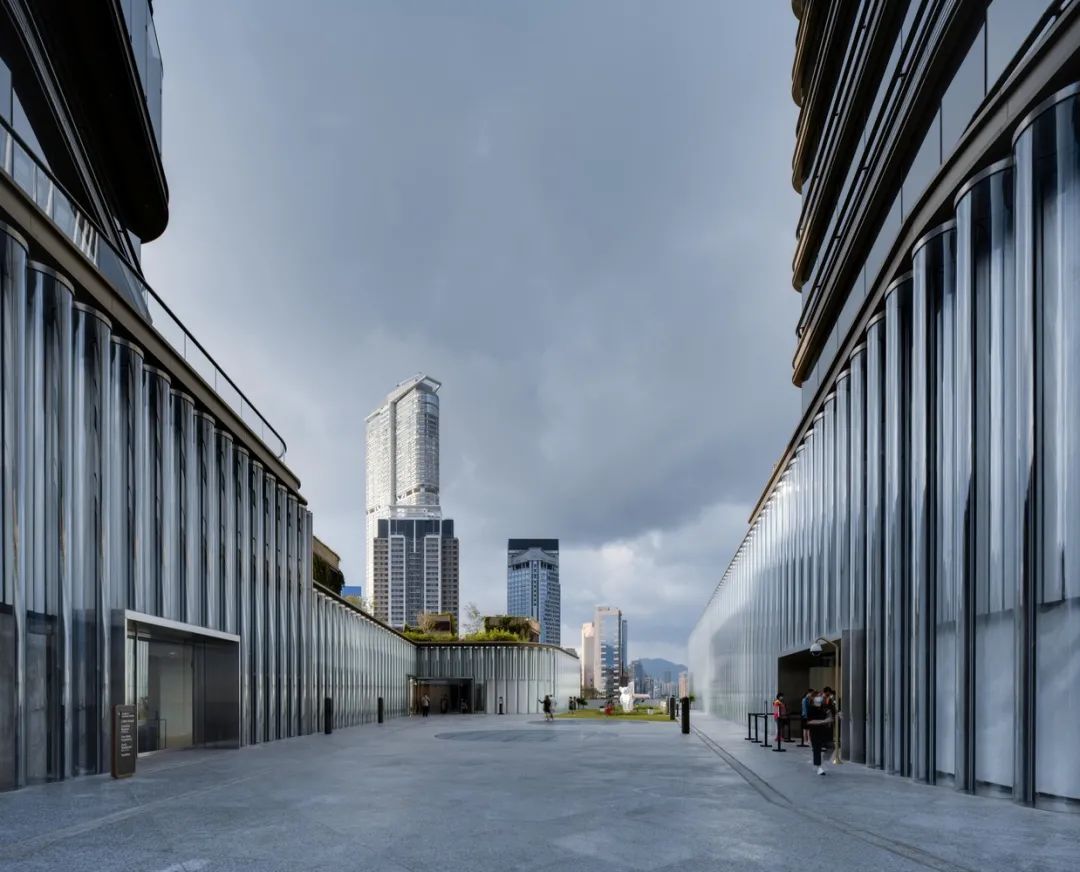

香港K11美术馆

通透而“隐蔽”的管状玻璃空间

© Kevin Mak
为了营造更大的透明感
并使美术馆与周围环境融为一体
建筑师决定用玻璃管覆盖博物馆
为了实现这一宏伟的立面
SO – IL与工程公司eckersley o’callaghan
和玻璃制造商cricursa紧密合作
该团队总共制造了475个玻璃管
每个玻璃管高9米
且重达两吨

细节图
细节图
  04.

苌庄基督教堂

竖向线条的U型玻璃打造教堂主立面

苌庄基督教堂
位于中国济南市历城区苌庄村
教堂位于一片树林及田野中央
距离村庄建筑群有一定距离
保持了一种天然的独立性
建筑的主立面设计上
采用了竖向线条的U型玻璃
结合钢结构的十字造型
让观者在视觉上感受到一种向上的力量
  05.

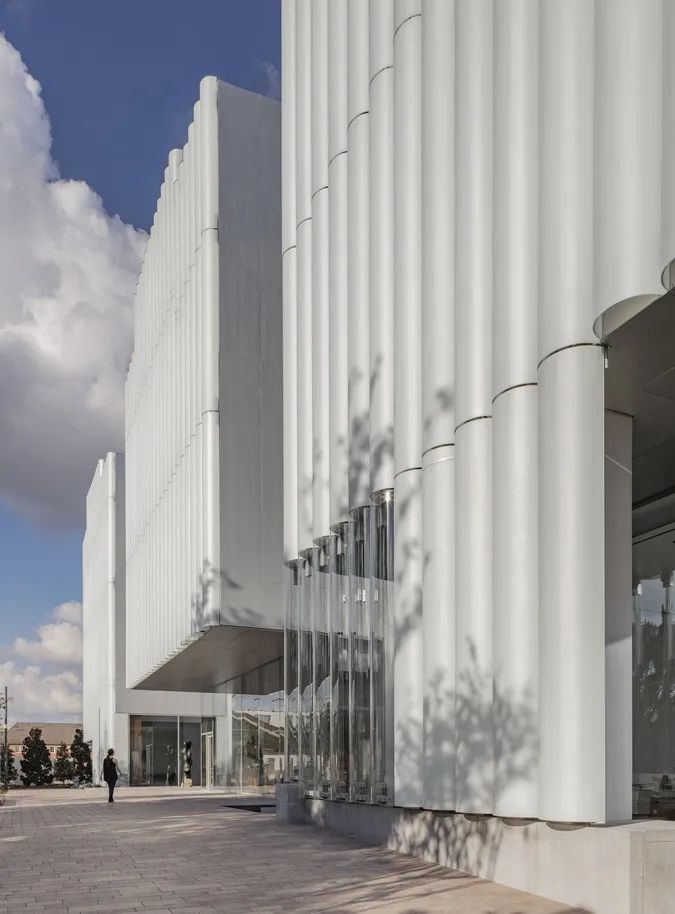

休斯敦美术馆

晚上会「发光」的半透明外墙

休斯顿美术馆
是德克萨斯州最古老的艺术场馆
本次改建后的外立面非常夺目
它表面其实覆盖有一层玻璃管组成的外壳
每根玻璃管长 76cm
这种创新的外墙具有
轻柔如雪白石膏般的质感
并且玻璃管外壳的顶部和底部都是敞开
可以通过空气循环进行散热
吸收并减少近 70%的太阳热能
  06.

东京银座LV新店

“水光感”立面

LV御用设计师青木淳
为东京银座LV新店设计的
“水光感”立面也太惊艳了!
双曲面玻璃+幻彩膜
既在街区脱颖而出,又彰显品牌气质

双曲面玻璃+幻彩膜

映衬出对周边环境的扭曲

而虚幻的有趣反射

  07.

螺旋卷轴与立体园林

玻璃幕墙内置“LED透明屏”多媒体系统

“螺旋卷轴”采用双层幕墙体系

内层性能幕墙紧随功能布局

外层形态幕墙结合悬挑形体盘旋上升

中间空腔内置“LED透明屏”多媒体系统

△模型灯光模拟

△实景灯光演变

△白天,点釉玻璃呈现宣纸般朦胧雅致的气质

△黄昏,建筑与天色共璀璨

△傍晚,动态山水长卷旋绕建筑周圈,恢弘而激荡

双层幕墙外侧为

50%覆盖率的超白点釉玻璃装饰幕墙

内侧为中灰色玻璃性能幕墙

△夜晚,温和的泛光模式使建筑归隐自然

双层幕墙之间留出

70厘米宽连续空腔

内部安装P25分辨率的LED透明屏

不影响室内视线的同时

可清晰演绎多媒体画面

△细部设计模型 1:10

双层幕墙之间采用点支式连接构件

外侧点釉玻璃采用透明胶缝

将装饰幕墙对画面的影响降低到最小

为满足屏体运行散热需求

幕墙底端为穿孔铝板

顶部加双层防雨百叶

满足防水的同时也能做到自然通风

△节点构造大样

  08.

透明表皮材料代表之玻璃

玻璃在现代建筑中的应用

也有很多种分类

比如:浮法玻璃/夹层玻璃/钢化玻璃

热弯玻璃/超白玻璃/彩色玻璃/压花玻璃

中空玻璃/随温变色玻璃/电致变色玻璃

带光伏电池的层压玻璃/玻璃砖

等等…

△印刷玻璃 | 上海前社Nexxus

△玻璃砖 | 方盒子 – 城市之光售楼处,太原

△打印玻璃 |  巴黎市政大楼

△U型玻璃 | 上海gala集社

△热熔石材复合玻璃 |  东京迪奥大厦

△彩色玻璃 |  Métropole诺曼底鲁昂总部大楼
