设计规范丨幕墙、门窗结构设计计算速查手册【2021版】

更多内容点击进入幕墙BIM下载站

一、材料力学性能:



更多内容点击进入幕墙BIM下载站

1、玻璃的强度设计值

2、铝合金型材的强度设计值

3、单层铝合金板强度设计值

4、铝塑复合板强度设计值

5、蜂窝铝板强度设计值

6、钢材的强度设计值

7、不锈钢板的强度设计值

8、耐候钢强度设计值

9、钢结构连接强度设计值

10、铆钉连接的强度设计值

11、焊缝的强度设计值

12、不锈钢螺栓连接的强度设计值

13、材料的弹性模量

14、材料的泊松比

15、材料的线膨胀系数



二、荷载和地震作用



1、材料的重力密度

2、幕墙风荷载



三、材料强度(应力)及变形挠度计算



1、玻璃最大弯曲应力及变形挠度计算

1)框支承单片玻璃强度应力计算公式

2)点支承单片玻璃强度应力计算公式

3)夹层玻璃计算规定

4)中空玻璃计算规定

5)玻璃刚度计算公式

6)玻璃跨中挠度计算公式

7)全玻璃幕墙玻璃肋计算



2、硅酮结构密封胶设计计算

3、金属板最大弯曲应力计算

4、石板的设计计算

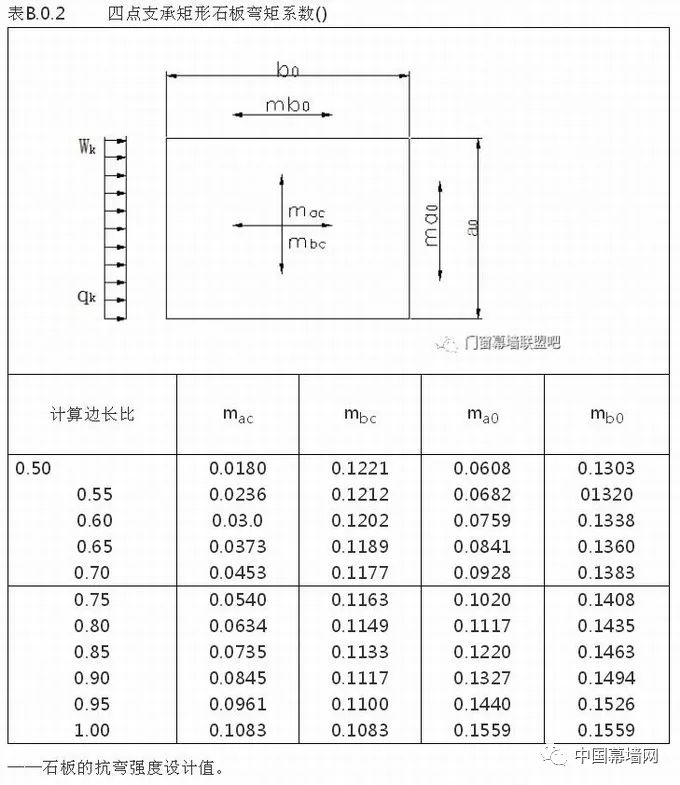

1)四点支承石板的最大弯曲应力计算

2)钢销的设计计算

3)由钢销在石板中产生的剪应力按下式计算

4)短槽支承的石板抗剪设计按下式计算

5)通槽支承石板抗弯设计计算

6)通槽支承石板的挂钩抗剪设计计算

7)通槽支承的石板槽口处抗剪设计计算

8)通槽支承的石板槽口处抗弯设计计算

9)四边金属框的隐框式石板弯曲应力按四边简支板计算



5、玻璃幕墙横梁计算

1)横梁截面相关要求

2)横梁受弯承载力

3)横梁受剪承载力

4)横梁抗扭承载力

5)横梁的挠度限值



6、玻璃幕墙立柱计算

1)立柱截面相关要求

2)立柱承载力

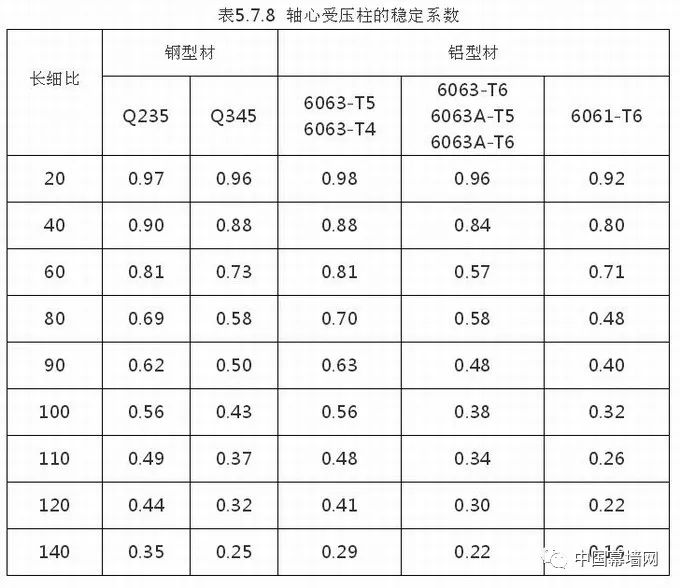

3)立柱稳定性

4)立柱的挠度限值



7、金属与石材幕墙横梁计算

1)横梁截面相关要求

2)横梁受弯承载力

3)横梁受剪承载力

4)横梁的挠度限值



8、金属与石材幕墙立柱计算

1)立柱截面相关要求

2)立柱承载力

3)立柱的长细比

4)立柱的挠度限值



一、材料力学性能:



1、玻璃的强度设计值



(玻璃幕墙工程技术规范JGJ102-2003/P20/表5.2.1)



2、铝合金型材的强度设计值



(玻璃幕墙工程技术规范JGJ102-2003/P21/表5.2.2)

(金属与石材幕墙工程技术规范JGJ133-2001/P19/表5.3.2)



4、铝塑复合板强度设计值



(金属与石材幕墙工程技术规范JGJ133-2001/P19/表5.3.3)

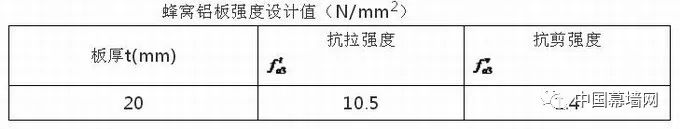

5、蜂窝铝板强度设计值

(金属与石材幕墙工程技术规范JGJ133-2001/P19/表5.3.4)



6、钢材的强度设计值



(玻璃幕墙工程技术规范JGJ102-2003/P21/表5.2.3)

(金属与石材幕墙工程技术规范JGJ133-2001/P19/表5.3.5)



8、耐候钢强度设计值



(玻璃幕墙工程技术规范JGJ102-2003/P80~81/附录A



9、钢结构连接强度设计值



(玻璃幕墙工程技术规范JGJ102-2003/P82/表B.0.1-1)



10、铆钉连接的强度设计值



(玻璃幕墙工程技术规范JGJ102-2003/P82/表B.0.1-1)



11、焊缝的强度设计值



(玻璃幕墙工程技术规范JGJ102-2003/P83/表B.0.1-3)



12、不锈钢螺栓连接的强度设计值



(玻璃幕墙工程技术规范JGJ102-2003/P84/表B.0.3)

13、材料的弹性模量



(玻璃幕墙工程技术规范JGJ102-2003/P22/表5.2.8)

(金属与石材幕墙工程技术规范JGJ133-2001/P20/表5.3.9)



14、材料的泊松比



(玻璃幕墙工程技术规范JGJ102-2003/P22/表5.2.9)

(金属与石材幕墙工程技术规范JGJ133-2001/P21/表5.3.10)

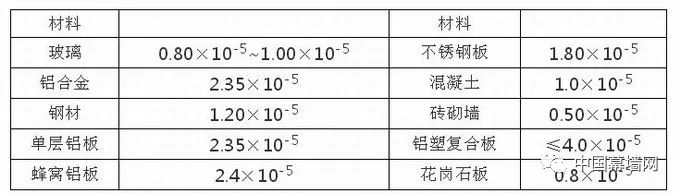

15、材料的线膨胀系数



(玻璃幕墙工程技术规范JGJ102-2003/P23/表5.2.10)

(金属与石材幕墙工程技术规范JGJ133-2001/P21/表5.3.11)



二、荷载和地震作用



1、材料的重力密度



(玻璃幕墙工程技术规范JGJ102-2003/P23/表5.3.1)

(金属与石材幕墙工程技术规范JGJ133-2001/P17/表5.2.2)



2、幕墙风荷载





——B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;

——C类指有密集建筑群的城市市区;

——D类指有密集建筑群且房屋较高的城市市区。





其余详见GB5009附录D

幕墙高度大于200m或体形、风荷载环境复杂时、宜进行风洞实验确定风荷载。



1、 垂直幕墙平面的水平地震作用标准值可按下式计算:



来源:中国幕墙网

-END-
